مجمع مضخة جزيء

المقدمة

يتكون تيف-1600 مضخة الجزيئية المركبة من مضخة توربو الجزيئية ومضخة السحب لوحة. تتميز المضخة التوربينية الجزيئية بسرعة عالية من كمية التفريغ ونسبة الضغط العالية أثناء التدفق الجزيئي. مضخة السحب يتميز بسرعة عالية من كمية التفريغ ونسبة الضغط العالية بينما في قوة الانضغاط العالية. لديها مزايا كلا المضخات. بعد ذلك هذه توسيع نطاق تطبيق المضخة الجزيئية المركبة.

ميزة الهيكل

تستخدم المضخات الجزيئية المركبة من نوع تيفب-1600 المحامل الدقيقة كمحافظة لها، مع تبريد المياه أو تبريد الهواء كطريقة تبريدها، وبالتالي يجب أن تكون درجة الحرارة المحيطة بمضخة تبريد الهواء أقل من 28 ℃. عملية المضخة مستقرة بعد التوازن الديناميكي الدوار. يتم استخدام نوع قفص الماوس محرك ثلاثي المرحلة كما سائق مضخة. محور ثقب مخروط يمتص تلقائيا زيوت التشحيم لتزييت محامل، وهذا الأسلوب هو سهل وموثوق بها، هذه الميزة تقرر أن المضخة الجزيئية يمكن أن تكون مثبتة عموديا فقط.

تخصيص

مزايا

● عدم وجود متطلبات خاصة للغاز الذي ضخ، وليس له أثر الذاكرة.

● يمكن أن تخلق فراغ عالية جدا نظيفة وفراغ عالية اضافية دون تجهيز فخ الباردة والزيت يربك.

● سرعة ضخ كبيرة ونسبة ضغط عالية

● كفاءة عالية، وانخفاض استهلاك الطاقة، والاهتزاز الصغيرة وانخفاض مستوى الضجيج.

● بنية بسيطة وسهولة التشغيل

● تبديد الحرارة الجيد بسبب نظام التبريد الخاص.

الوضعية

وتستخدم على نطاق واسع تيف-1600 مضخة الجزيئية المركبة في مجال الالكترونيات والمعادن والصناعات الكيماوية، الضوئية، والإضاءة، والفضاء، والبحث العلمي والتكنولوجي، أشباه الموصلات والطاقة والجيش والليزر والأجهزة المنزلية والمواد والسيارات وغيرها من مجالات تكنولوجيا الفراغ.

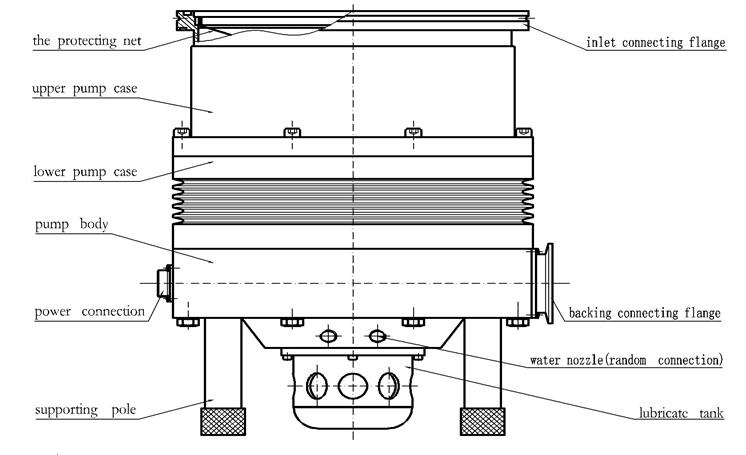

هيكل رسم تيف-1600 مجمع مضخة الجزيئية

فراغ سرعة منحنى تيف-1600 مجمع مضخة الجزيئية فراغ سرعة منحنى

نسبة الضغط منحنى TYFB1600 مجمع مضخة الجزيئية إلى النيتروجين والهيدروجين

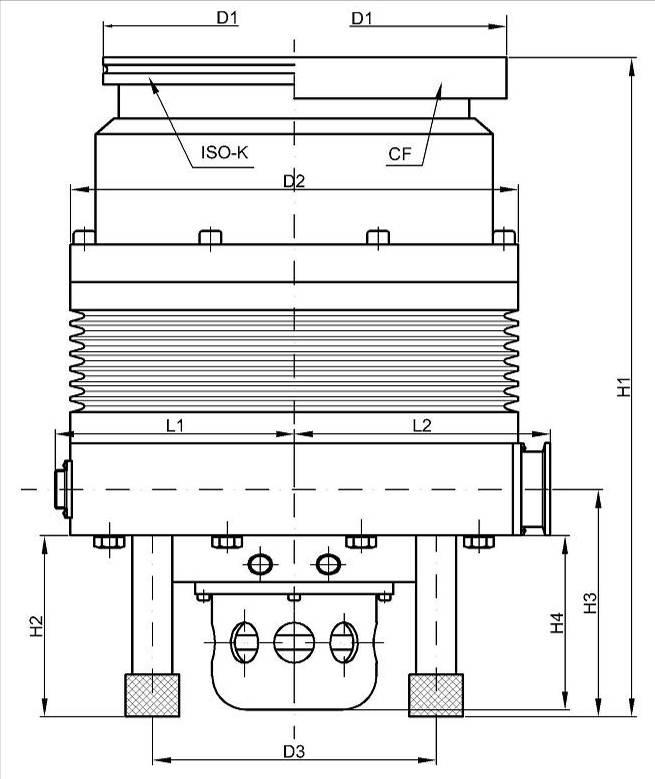

حجم تخطيطي للتركيب تيف-1600 مجمع مضخة الجزيئية

حجم تخطيطي من تيف-1600 مجمع مضخة الجزيئية دعم ربط مع شفة
